該型鍋爐的燃油部分為針型管鍋爐型式，布置于立式鍋殼的一側，另一側布置了廢氣受熱面煙管管群，且煙管的高度低于汽水沸騰面，避免了煙管在汽水沸騰面的腐蝕，且煙管沿筒縱向布置，便于船體結構的煙道垂直走向的布置
.gif)
訂貨須知
1.鍋爐訂貨時供需雙方一般應簽訂技術規格書，詳細約定供需技術要求、驗收標準及入級要求。
2.技術規格書應注明所需鍋爐的名稱、型號、規格、蒸發量、工作壓力、燃料種類、給水溫度、電源等要求。同時，用戶還應提供柴油機的功率，排煙量、排煙溫度、許用背壓等數據，以便于工廠計算選型。
3.用戶如有特殊要求，工廠可根據具體要求設計制造，滿足用戶的需求。

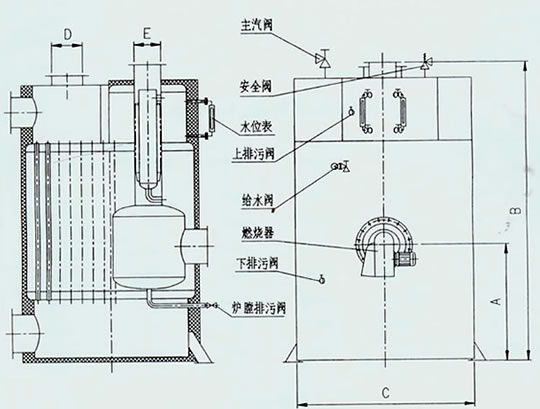

示意圖>>>
